Sự Khác Nhau Giữa Cáp Tín Hiệu Âm Thanh và Cáp Tín Hiệu Vặn Xoắn RS485

Phân biệt cáp âm thanh, cáp tín hiệu và cáp RS485: Ưu điểm và ứng dụng

Trong lĩnh vực truyền dẫn tín hiệu, việc lựa chọn loại cáp phù hợp là vô cùng quan trọng để đảm bảo chất lượng và độ tin cậy.Hai loại cáp thường gặp là cáp âm thanh/tín hiệu và cáp RS485, mặc dù có nhiều điểm tương đồng nhưng cũng sở hữu những đặc điểm riêng biệt. Bài viết này sẽ giúp bạn hiểu rõ sự khác nhau giữa chúng để đưa ra lựa chọn tối ưu.

Điểm tương đồng giữa cáp âm thanh, cáp tín hiệu và cáp RS485

Cả 2 loại cáp đều có những điểm chung về cấu tạo cơ bản:

Kí hiệu phân loại số lõi :

Pair: Đều có sẵn các loại 1 pair (2 lõi) và 2 pair (4 lõi).

Lõi dẫn: Sử dụng lõi đồng mạ thiếc 100%, chống oxy hóa hiệu quả.
Chất liệu cách điện: Lớp cách điện Polyethylene giúp bảo vệ lõi dẫn và ngăn ngừa nhiễu.
Cặp xoắn: Thiết kế cặp xoắn giúp giảm nhiễu tín hiệu đáng kể.
Lớp chắn: Đều có lớp chắn nhôm Mylar (độ phủ có thể khác nhau), tăng cường khả năng chống nhiễu.
Vỏ bọc: Vỏ bọc PVC bền bỉ, chống chịu được các tác động môi trường.
Điện áp: Thường có điện áp định mức 300/500V.
Quy cách đóng gói: Thường được đóng gói 500m/cuộn. (Có cắt lẻ theo M)

(lõi đồng mạ thiếc 100%)

Sự khác biệt giữa cáp âm thanh/tín hiệu và cáp RS485

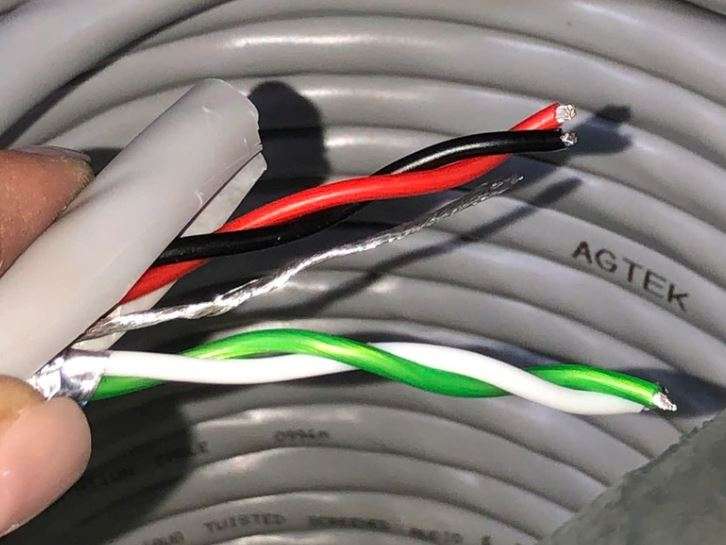

Cáp âm thanh

Cáp âm thanh được thiết kế chủ yếu để truyền tín hiệu âm thanh. Chúng có một số đặc điểm sau:

Tiết diện: Có nhiều tiết diện khác nhau, thường là 16 AWG, 18 AWG, 20 AWG, 22 AWG.
Sợi tiếp đất: Thường có thêm 01 sợi dây tiếp đất (E) để đảm bảo an toàn và giảm nhiễu.
Ứng dụng: Được sử dụng rộng rãi trong các hệ thống âm thanh chuyên nghiệp, hệ thống âm thanh gia đình, và các thiết bị âm thanh khác.

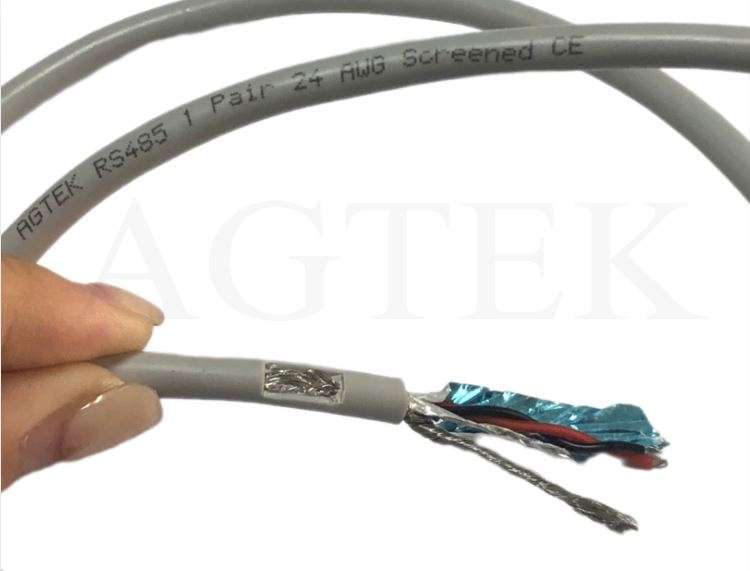

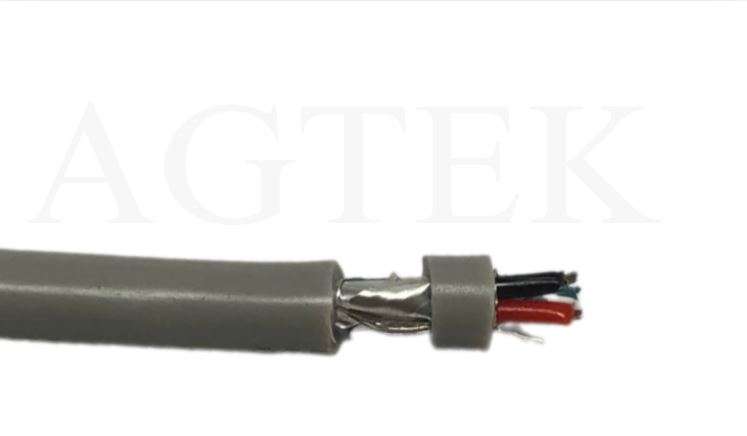

Cáp RS485

Cáp tín hiệu vặn xoắn chống nhiễu RS485 là một loại cáp tín hiệu được thiết kế đặc biệt để truyền tín hiệu với chất lượng cao, hạn chế tối đa nhiễu một chuẩn giao tiếp nối tiếp được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp và tự động hóa. Đặc điểm chính của cáp tín hiệu vặn xoắn chống nhiễu RS485 bao gồm:

Tiết diện:Tiết diện phổ biến là 18AWG (tương đương 1.0mm2), 22AWG (tương đương 0.34mm2), 24AWG (tương đương 0.22mm2).

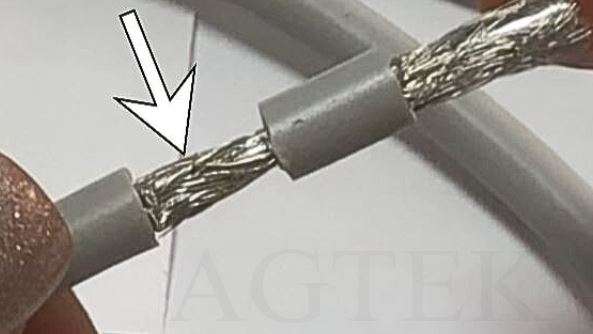

Lớp chắn: Thông thường có lớp lưới đệt đồng đan giúp chống nhiễu hiệu quả hơn so với chỉ có lớp chắn nhôm Mylar

Khả năng truyền dẫn: Có khả năng truyền dẫn tín hiệu trên khoảng cách xa hơn so với các loại cáp khác.
Chống nhiễu: Khả năng chống nhiễu tốt, đảm bảo truyền tải dữ liệu chính xác.
Ứng dụng: Được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp, tự động hóa, truyền dữ liệu trong môi trường công nghiệp khắc nghiệt,bao gồm truyền tín hiệu âm thanh chất lượng cao, truyền dữ liệu trong hệ thống mạng, và các ứng dụng công nghiệp như điều khiển và đo lường.

Kết luận

Việc lựa chọn loại cáp phù hợp phụ thuộc vào ứng dụng cụ thể. Nếu bạn cần truyền tín hiệu âm thanh, cáp âm thanh là lựa chọn lý tưởng. Đối với việc truyền tín hiệu dữ liệu với yêu cầu chất lượng cao và chống nhiễu tốt, cáp tín hiệu vặn xoắn RS485 là sự lựa chọn phù hợp.
